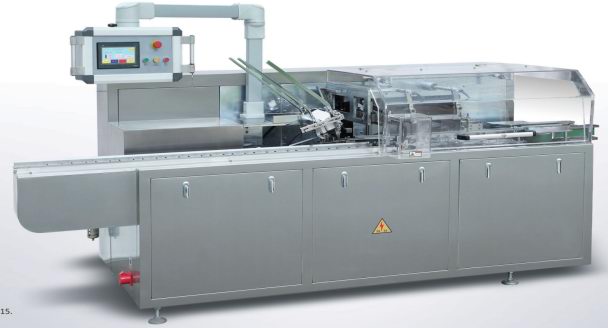

1.机器介绍
APC-120型多功能全自动装盒机具有体积小,重量轻,应用范围广,生产效率高,可一机多用等优点。
本机能够将各种规格的物品进行包装,同时适用于食品包装,化装品包装及相关行业的包装.使用范围广泛,同时根据用户的不同使用要求,适用于大批量单一品种的生产,同时又可以满足用户小批量多品种的生产,装盒机出口可与各种类型的中盒薄膜包装设备相匹配。
2.适用范围
制药行业：药板、口服液、安瓶、西林瓶、袋装颗粒、贴膏、软膏、气雾剂等；
食品行业：雪糕、蛋卷、面包、袋装咖啡、调料包、奶粉等；
日化行业：牙膏、香皂、化妆品、面膜、面霜、唇膏、蚊香等；
五金电器：轴承、灯泡、开关、插座、继电器、充电器等；
汽配行业：火花塞、滤清器、活塞环、汽车灯泡、汽车电器等；
塑料行业：保鲜膜、塑料制品等；
文娱行业：笔、订书机、印泥、扑克牌、拼图、玩具、工艺品等；
生活用纸：纸面巾、卫生巾、护垫、化妆棉等
3.主要结构特征
1、包装形式：采用自动送料、开盒、入盒、打批号、封盒、剔废等的包装形式，结构紧凑合理；
2、操作简单：采用伺服/步进电机和触摸屏、PLC可编程控制系统，人机界面显示操作更清晰简便，自动化程度高，更具人性化；
3、磨损保护：本机机架与机板有足够的强度和刚度,机架内装有本机的主驱动电机和离合制动器,机板上装有各传动系统,扭矩过载保护器可以在超负荷的情况下实现主驱动电机和各传动部分脱开,以保护机器零件不受损坏.
4、更换产品方便：更换规格无需更换模具，只需调节即可实现；
5、采用光电眼自动检测跟踪系统，空包不下盒，最大限度地节约了包装材料；
6、本机使用的吸盘真空是用ZL112真空发生器(SMC),自动真空取盒，大角度开盒，保证盒子的打开精度；
7、可与铝塑包装机、枕式包装机、三维包装机、瓶装线、灌装机、贴标机、喷码机、在线称量仪、其它生产线等设备实现联动生产
8、可根据客户要求，设计各种自动下料器和入盒系统；
9、可根据客户要求选配热熔胶机采用热熔胶喷胶封盒和机械刷胶封盒。
10、安全性高：无产品——不下盒，整机自动停机及发出声音报警。
有产品——无纸盒/纸盒不成型，整机自动停机及发出声音报警。
装盒流程如图所示，设备采用吸盘真空吸取并展开纸盒，间歇输送机构，及推入式装盒原理完成产品自动装盒，具体动作可参照销售部提供的实地生产视频。

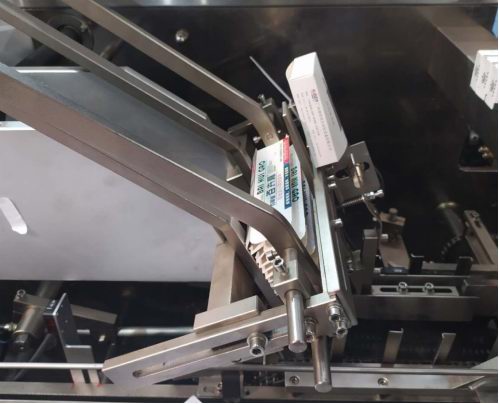

纸盒料架工位
采用PLC自动控制系统、变频调速，能在规定范围内实现多种规格装盒调整且不需要更换零配件。

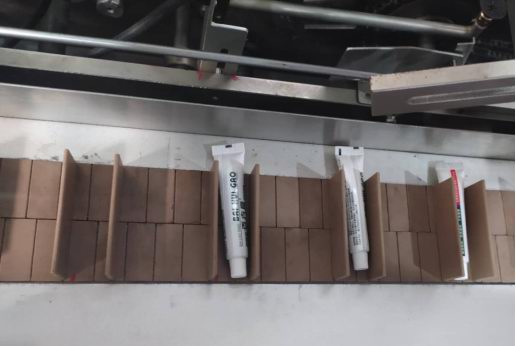

产品输送带工位
输送带将产品输送至装盒工位，输送带既可实现一定范围内多种规格调节，也可根据产品尺寸量身定制。

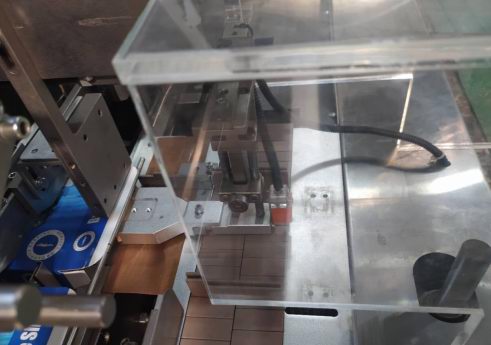

推料工位
将产品和说明书推入纸盒，之后由插舌机构完成插舌。后面相应的机构完成废品的剔除过程。
4.主要参数
|
序号 |
项目 |
参数 |
备注 |
|
1. |
装盒速度/产量 |
10-100盒/分钟 |
|
|
2. |
机器外型尺寸 |
3300×1550×1560 |
长×宽×高 |
|
3. |
纸盒尺寸范围 |
最小50×50×15mm |
A×B×C |
|
最大150×120×70mm |
A×B×C |
||
|
4. |
纸盒材质要求 |
白卡250-350g/m2 灰卡300-400g/ m2 |
|
|
5. |
压缩空气压力、耗气量 |
≥0.6Mpa、20m³/h |
|
|
6. |
电机功率 |
1.5KW |
|
|
7. |
主电机功率 |
1.5KW |
|
|
8. |
整机重量 |
约1000Kg |
|
|
9. |
电源类型 |
二相三线220V 50Hz |
|
|
10. |
机器噪音 |
≤80dB |
|
|
11. |
日产量 |
60盒/分钟计量，一个小时（60×60/分钟=3600盒/小时）每天按工作10小时计算，一天的产量为36,000盒成品
|
|
5、主要配置
|
序号 |
类型 |
名称 |
数量/个 |
品牌 |
备注 |
|
1 |
电控 |
PLC |
1 |
台达 |
台湾 |
|
2 |
人机界面 |
1 |
台达 |
台湾 |
|
|
3 |
变频器 |
1 |
台达 |
台湾 |
|
|
4 |
断路器3P |
1 |
施耐德 |
法国 |
|
|
5 |
断路器1P |
1 |
施耐德 |
法国 |
|
|
|
接触器 |
1 |
施耐德 |
法国 |
|
|
6 |
中间继电器 |
2 |
欧姆龙 |
日本 |
|
|
7 |
中继模组 |
4 |
欧姆龙 |
日本 |
|
|
8 |
开关电源 |
1 |
台达 |
台湾 |
|
|
9 |
光电开关 |
4 |
欧姆龙 |
日本 |
|
|
10 |
接近开关 |
3 |
欧姆龙 |
日本 |
|
|
11 |
电源切断开关 |
1 |
长江 |
中国 |
|
|
12 |
急停按钮 |
1 |
施耐德 |
法国 |
|
|
13 |
开关按钮 |
1 |
施耐德 |
法国 |
|
|
14 |
开关按钮 |
1 |
施耐德 |
法国 |
|
|
15 |
开关按钮 |
1 |
施耐德 |
法国 |
|
|
16 |
编码器 |
1 |
欧姆龙 |
日本 |
|
|
18 |
气动 |
电磁阀 |
4 |
亚德客 |
台湾 |
|
19 |
真空发生器 |
2 |
BK |
台湾 |
|
|
20 |
调压阀 |
1 |
亚德客 |
台湾 |
|
|
21 |
|
电机 |
1 |
欧迈特 |
中国 |
|
22 |
|
直线滑轨 |
|
上银 |
台湾 |
|
23 |
|
轴承 |
|
哈尔滨 |
中国 |
